T-Watch K210简介¶
2.硬件参数¶
- 主芯片:K210
- 1.54寸电容高清显示屏:ST7789V
- 触摸板芯片:FT6236U
- 200万像素高清摄像头:OV2640
- 三轴加速度计:BMA423
- 麦克风:MSM261S
- 扬声器:Max98357A
- PMU电源管理:AXP202
- RTC时钟模块:PCF8563
- 6轴加速度计:MPU6050
- 支持TF卡读写
- 支持可拓展模块使用
- 供电方式:Type-C USB/锂电池

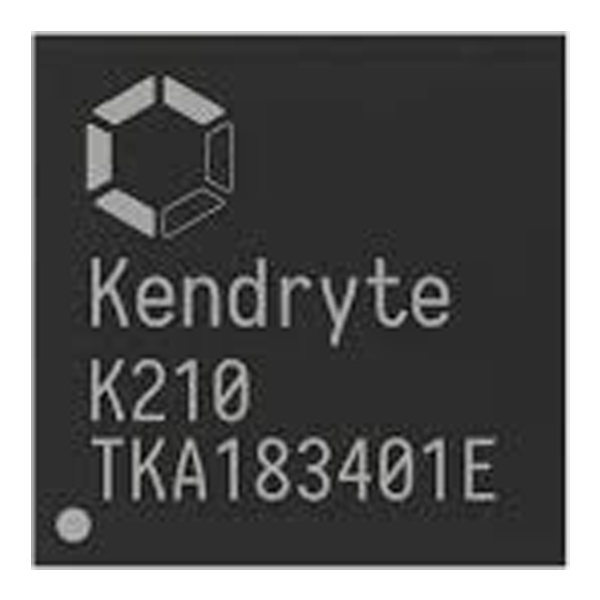

2.1 K210¶
- K210 主控:
- CPU:搭载基于 RISC-V ISA 的双核心 64 位的高性能低功耗 CPU,
- 具备机器视觉能力
- 具备机器听觉能力
- 更好的低功耗视觉处理速度与准确率
- 具备卷积人工神经网络硬件加速器 KPU,可高性能进行卷积人工神经网络运算
- TSMC 28nm 先进制程,温度范围-40°C 到 125°C,稳定可靠
- 支持固件加密,难以使用普通方法破解
- 独特的可编程 IO 阵列,使产品设计更加灵活
- 低电压,与相同处理能力的系统相比具有更低功耗
- 3.3V/1.8V 双电压支持,无需电平转换,节约成本
Note
Kendryte K210 是集成机器视觉与机器听觉能力的系统级芯片 (SoC)。使用台积电 (TSMC) 超低功 耗的 28 纳米先进制程,具有双核 64 位处理器,拥有较好的功耗性能,稳定性与可靠性。该方案力求 零门槛开发,可在最短时效部署于用户的产品中,赋予产品人工智能。 Kendryte K210 定位于 AI 与 IoT 市场的 SoC,同时是使用非常方便的 MCU。

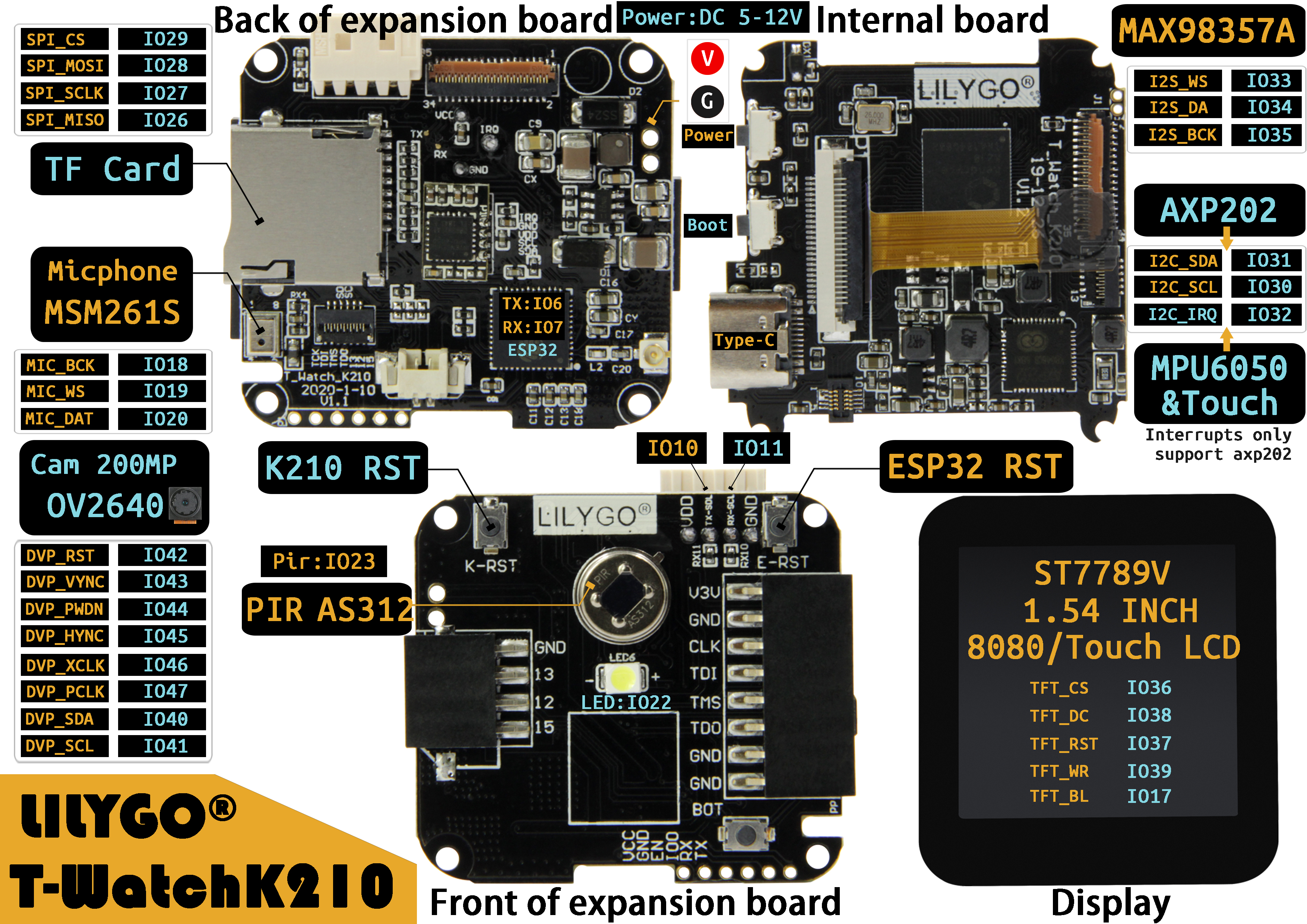

3.引脚定义¶
3.1 屏幕¶
K210 | 属性 | 描述 |
---|---|---|
GPIO36 | SPI | TFT_CS |
GPIO38 | SPI | TFT_DC |
GPIO37 | SPI | TFT_RST |
GPIO39 | SPI | TFT_WR |
GPIO17 | BL | TFT_BL |
3.2 触摸板¶
K210 | 属性 | 描述 |
---|---|---|
GPIO31 | I2C | Touch_SDA |
GPIO30 | I2C | Touch_SCL |
3.3 TF卡¶
K210 | 属性 | 描述 |
---|---|---|
GPIO29 | SPI | TF_CS |
GPIO28 | SPI | TF_MOSI |
GPIO27 | SPI | TF_MISO |
GPIO26 | SPI | TF_SCLK |
3.4 摄像头OV2640¶
K210 | 属性 | 描述 |
---|---|---|
GPIO42 | DVP | DVP_RST |
GPIO43 | DVP | DVP_VYNC |
GPIO44 | DVP | DVP_PWDN |
GPIO45 | DVP | DVP_HYNC |
GPIO46 | DVP | DVP_XCLK |
GPIO47 | DVP | DVP_PCLK |
GPIO40 | DVP | DVP_SDA |
GPIO41 | DVP | DVP_SCL |
3.5 麦克风MSM261S¶
K210 | 属性 | 描述 |
---|---|---|
GPIO18 | I2S | MIC_BCK |
GPIO19 | I2S | MIC_WS |
GPIO20 | I2S | MIC_DAT |
3.6 交互芯片ESP32¶
K210 | 属性 | 描述 |
---|---|---|
GPIO25 | SPI-CS | ESP32-IO05 |
GPIO28 | SPI-MOSI | ESP32-IO14 |
GPIO26 | SPI-MISO | ESP32-IO23 |
GPIO27 | SPI-SCLK | ESP32-IO18 |
3.7 扬声器Max98357A¶
K210 | 属性 | 描述 |
---|---|---|
GPIO35 | I2S | MAX_BCK |
GPIO33 | I2S | MAX_WS |
GPIO34 | I2S | MAX_DAT |
3.8 电源管理AXP202¶
K210 | 属性 | 描述 |
---|---|---|
GPIO31 | I2C | Touch_SDA |
GPIO30 | I2C | Touch_SCL |
GPIO32 | INT | AXP_IRQ |
3.9 六轴加速度计MPU6050¶
K210 | 属性 | 描述 |
---|---|---|
GPIO31 | I2C | MPU_SDA |
GPIO30 | I2C | MPU_SCL |
