快速上手

恢复出厂程序

本文档旨在指导用户如何烧录固件和使用

../_images/dou.gif
../_images/dou.gif

1. 环境搭建

1.1 安装CP2104驱动

1.2 安装下载工具IDE

../_images/gui1.jpg

下载安装包kflash_GUI: 点击此处下载

解压缩后 打开文件夹

../_images/cx.gif

找到kflash_gui.exe，双击即可直接打开

Note

为了方便下次使用，建议把exe文件另存快捷方式到桌面。

2. 参数介绍

../_images/ggu.jpg

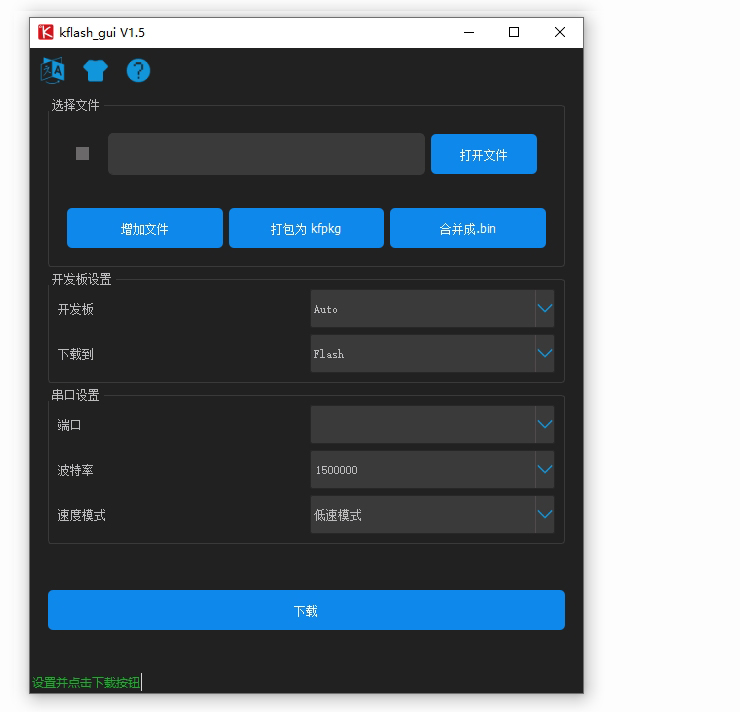

kflash_GUI 设置操作见下：

  • 开发板：选择Auto，自动配置
  • 下载到：选择Flash,下载到Flash中
  • 端口：选择自动生成的COM口
  • 波特率：选择1500000
  • 速度模式：选择低速

Important

如果读取不到COM口，请检验驱动是否安装

3. 上传固件

3.1 下载出厂固件

首先下载K210固件: 点击此处下载

也可到 资源下载/固件 中获取。

3.2 烧录设置

../_images/ggu.jpg
  • 开发板：选择Auto，自动配置
  • 下载到：选择Flash,下载到Flash中
  • 端口：选择自动生成的COM口
  • 波特率：选择1500000
  • 速度模式：选择低速

3.3 开启烧录

../_images/zz.gif

4. 正常使用

烧录成功后 会有三种模式

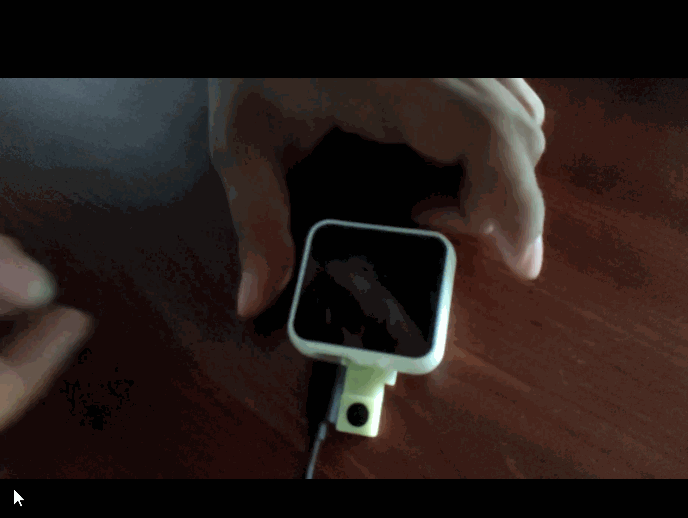

4.1 正常运行模式

../_images/aa.gif

Note

通电即可 屏幕界面保持不变

4.2 测试模式

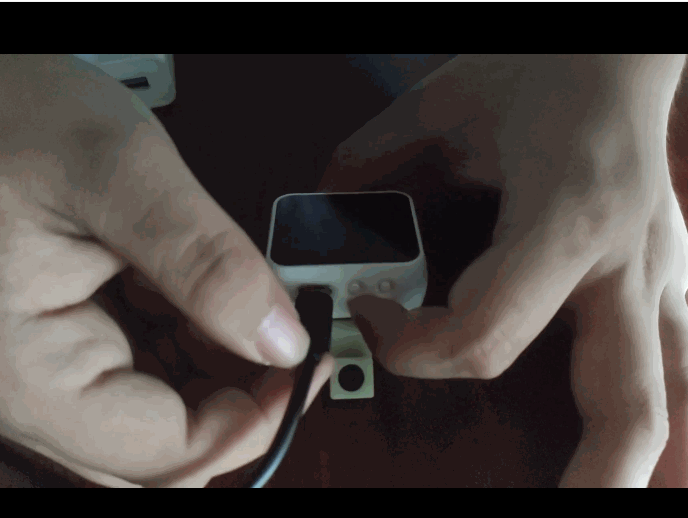

开启摄像显示需要进行如下操作

  • 1.接入电源
  • 2.按住紧靠USB口的按键
  • 3.看到屏幕亮起时松手
../_images/asd.gif

Important

谨记要在通电之后再按按键，否则会进入上传模式

4.3 上传模式

在通电前按住按键会进入上传模式 但要避免这种情况
